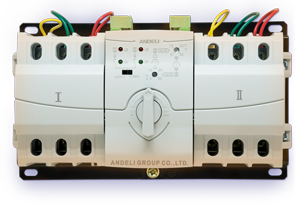

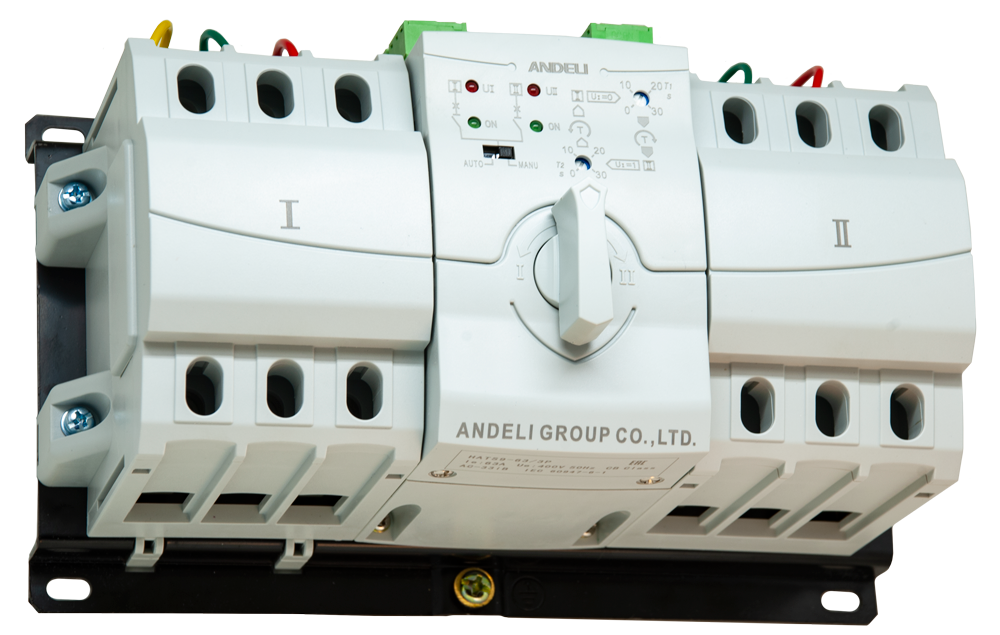

Автоматический ввод резерва (АВР) Andeli HATS-9

Автоматический ввод резерва (АВР) Andeli HATS-9

14 131 ₽

Автоматически переходит на резервный ввод в сетях переменного тока частотой 50 Гц номинальным рабочим напряжением до 280 В и номинальным током от 6А до 6ЗА.

HATS-9 обеспечивает автоматическое переключение одной или нескольких нагрузок сети с одного источника питания на другой для обеспечения нормального функционирования оборудования на объектах.

Используется в сетях переменного тока с напряжением до АС 400V, или в сетях постоянного тока с напряжением до DC 220V. Номинальное рабочее напряжение (Ue) частотой 50 Гц, 400 В 3Р полюса.

Устройство автоматического ввода резерва «Андели» применяется на промышленных, коммерческих и бытовых объектах, а также в жилых домах.

Выбрать в каталоге

Не требует постоянного обслуживания после установки

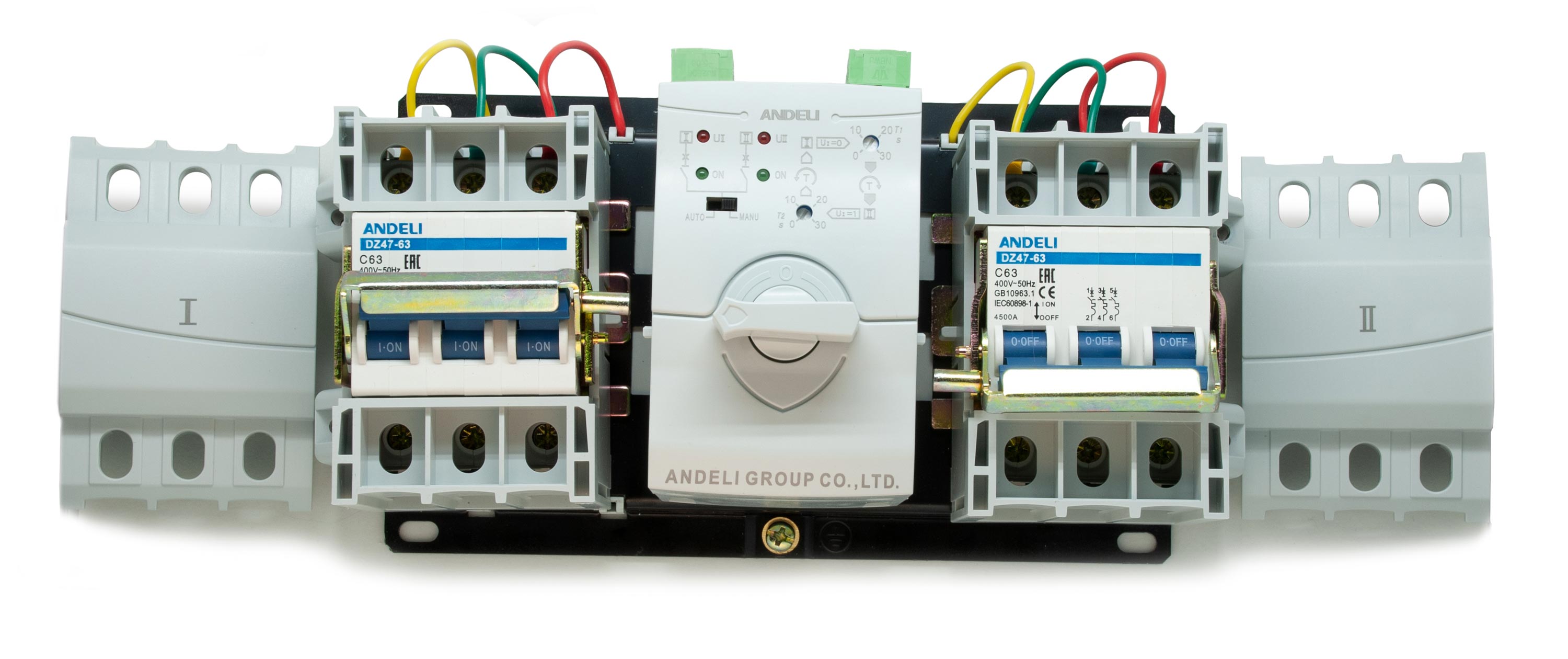

Модули автоматического ввода резерва

Автоматические выключатели, мотор-привод и блок управления выполнены в модульном конструктиве. Устройство, не требуют постоянного обслуживания после установки и настройки, что повышает надежность работы системы, непрерывного электропитания объекта.

Размеры АВР 125х212х121

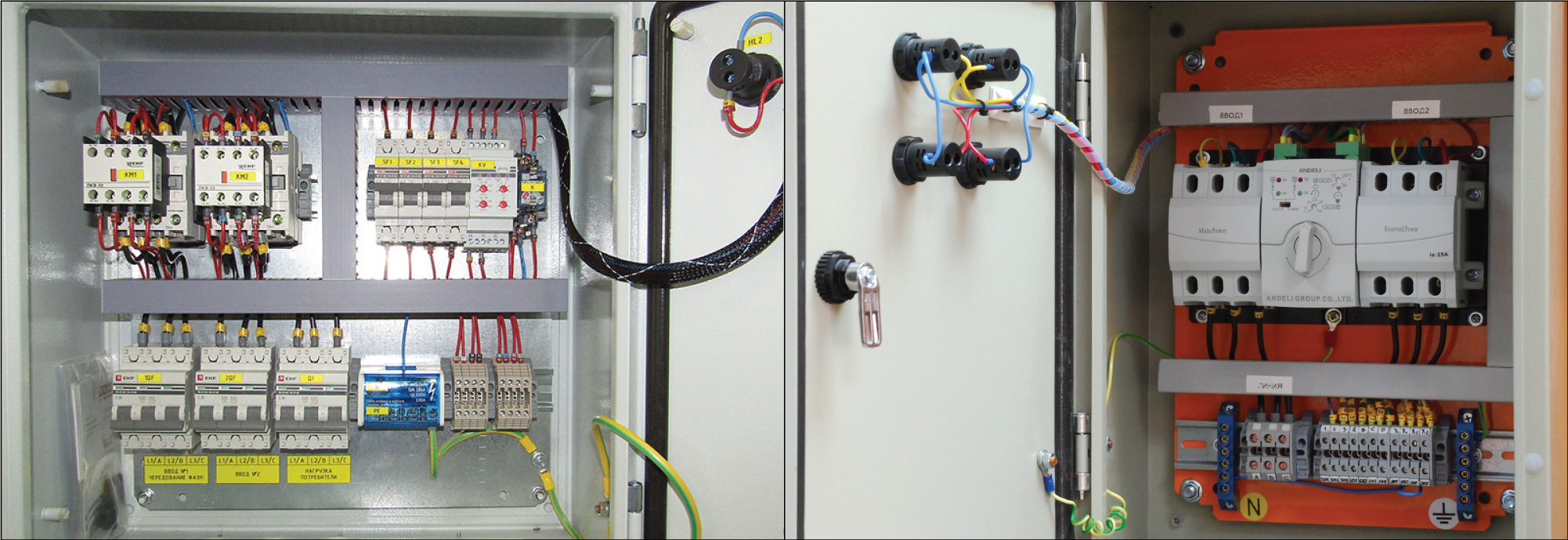

Экономия от 22 000 ₽

Сборный шкаф АВР 63А

От 39 000 ₽

HATS-9 Andeli 63А

От 17 000 ₽

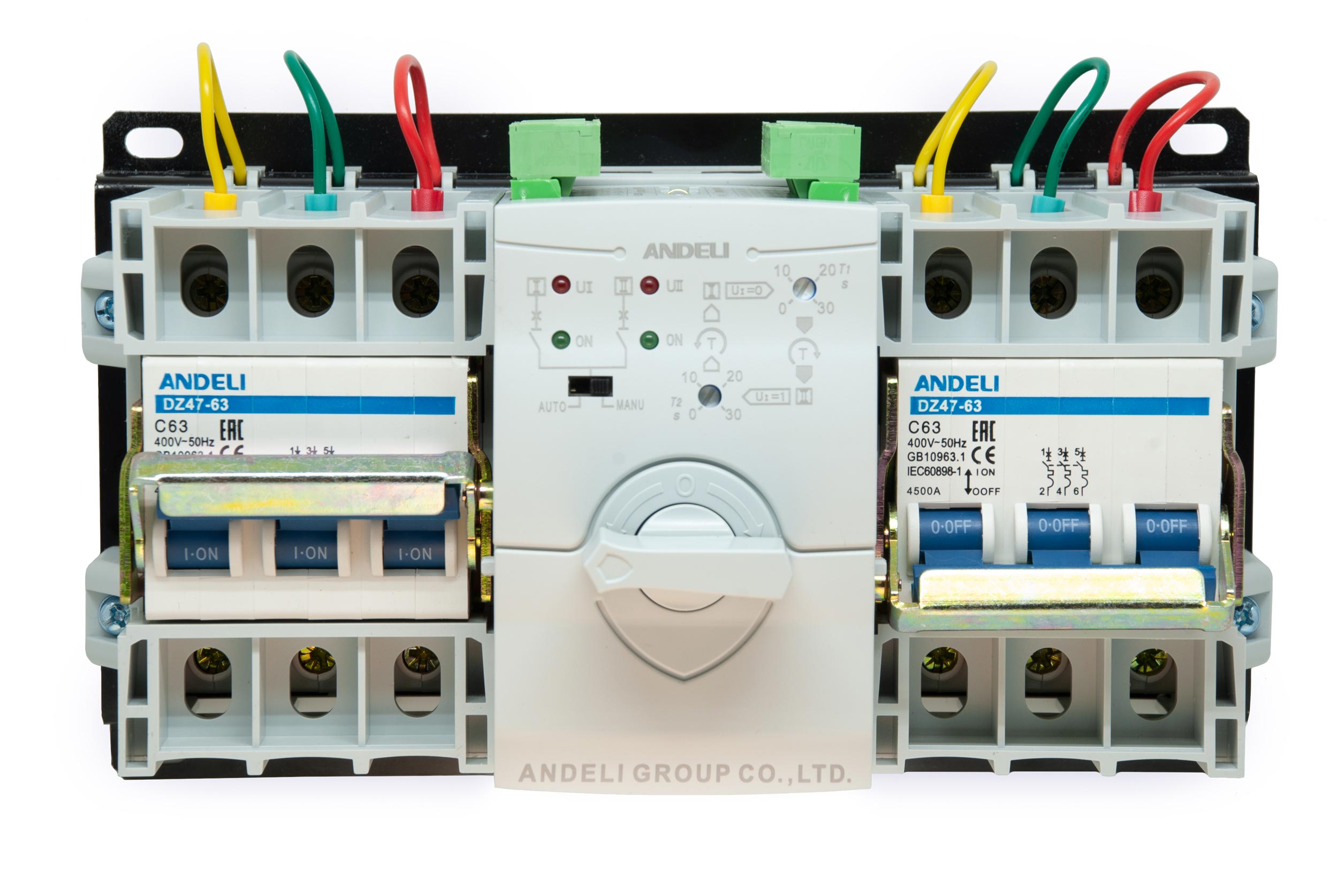

Установка автоматики любой фирмы в АВР HATS-9

Можно установить автомат любой фирмы

В комплекте идет автоматика «Andeli», но если вам нужна автоматика конкретной фирмы, то автомататы можно заменить.

Исключен риск одновременного включения двух источников питания сети

Механическая блокировка с помощью шестерни блокировки в сочетании с кулачком блокировки обеспечивают двойную степень блокирования.

Устойчивость к электромагнитным помехам

Питание блока управления устройства обеспечивает преодоление электромагнитных помех и максимальную точность работы.

Энергосберегающий эффект

Минимальная потребляемая мощность 5 В обеспечивает максимальное энергосбережение.

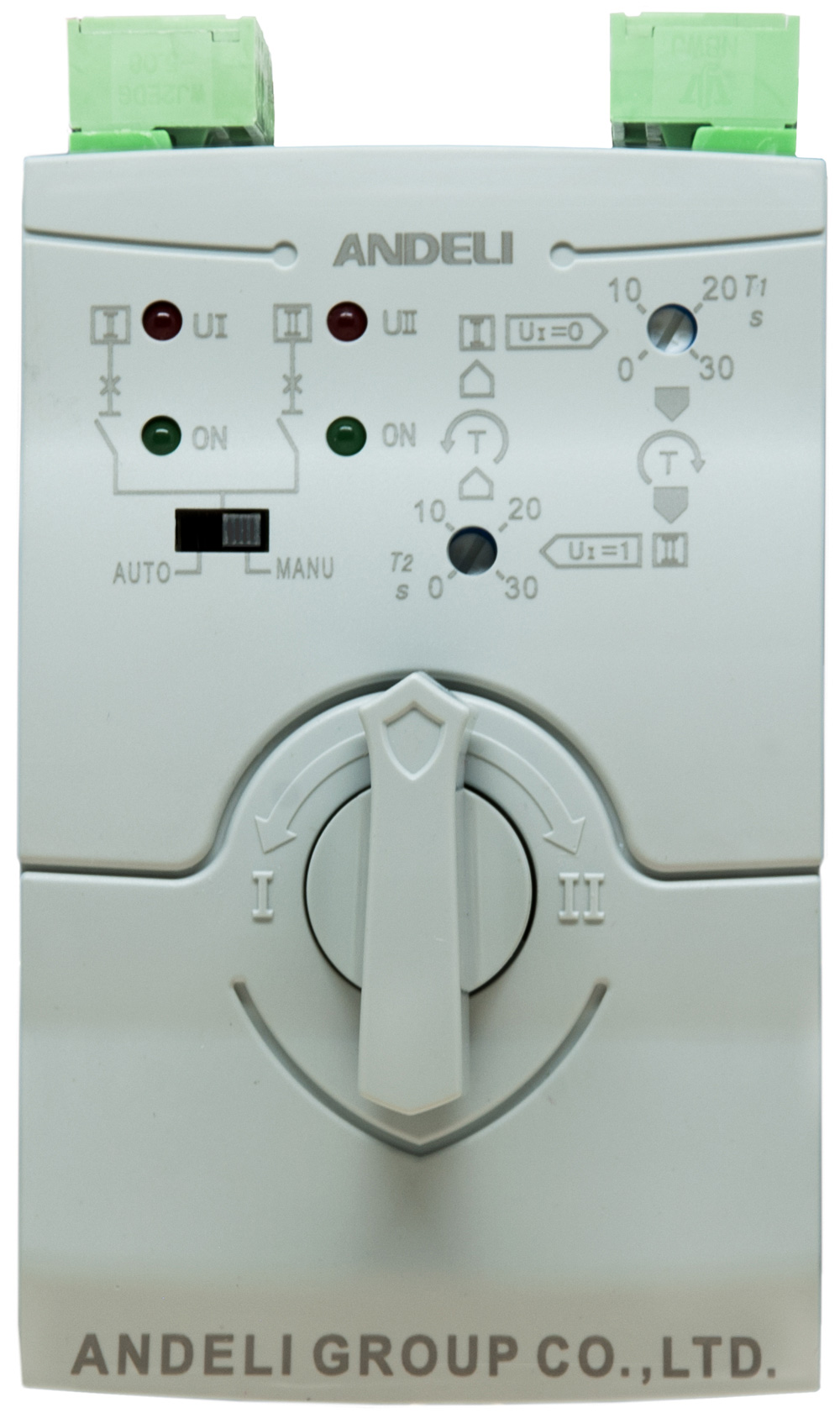

Контроллер АВР HATS-9 Andeli

Контроллер

Контроллер АХ-В устройство управления питанием, с функциями измерения, анализа, управления и защиты и т.д. Контроллер АХ-В устанавливает рабочий режим и параметры коммутации при помощи кнопок управления. Имеет функцию управления связью пожаротушения. Интеллектуальный контроллер состоит из набора пассивных клемм входных сигналов противопожарной защиты.

На входе сигналов используется изоляция с помощью оптического вентиля, что придает контроллеру АХ-В высокую помехоустойчивость. Также имеет набор выходных клемм пассивного сигнала обратной связи, которые обеспечивают ответный сигнал на сигнал, полученный переключателем, на пожарное оборудование.

Контроллер АХ-В имеет функции управления запуском и остановкой генератора. Его встроенный релейный узел отвечает за управление запуском и остановкой генератора.

Характеристика контроллера

От 0,2 с до 30 с

Плавный диапазон регулирования на задержку перевода на второй ввод, и задержку самовозврата на первый ввод

Тип В (базовый тип)

Номинальное рабочее напряжение (Ue), В AC85-280V 50/60HZ

Интегрированная установка

Три рабочих положения

Связь с противопожарной системой

Управление генератором набором 5 А реле с сухими контактами

Рабочая температура окружающей среды от −20°С до +60°С

Рассеиваемая мощность не более 5 Вт

Автоматический и ручной режим

Режимы преобразования

1. Автоматический переход с основного ввода на резервный с самовозвратом

2. Автоматический режим работы на двух равноценных вводах

3. Автоматический переход от сети к генератору

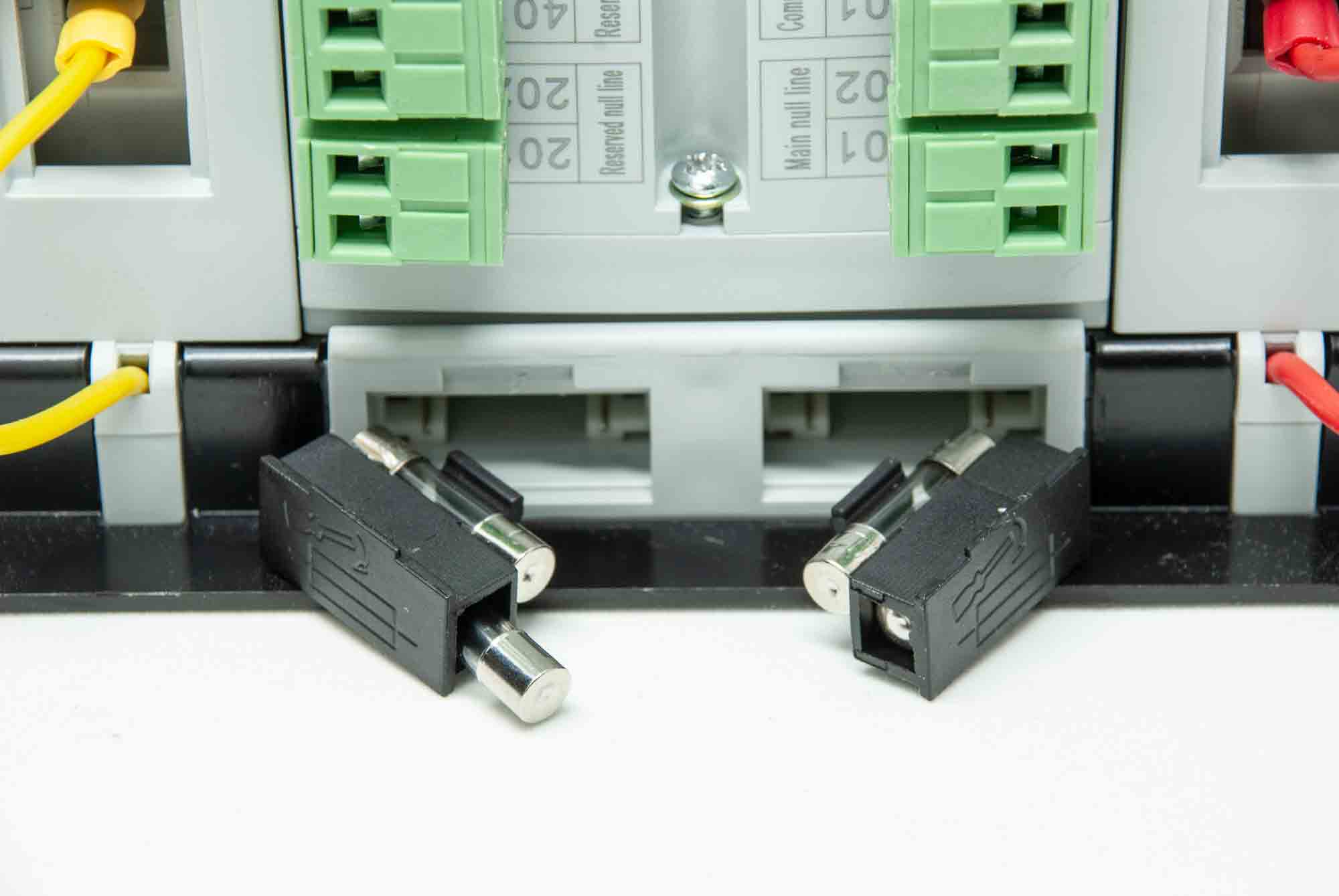

Автоматический ввод резерва c двумя запасными предохранителями

В комплекте два запасных предохранителя

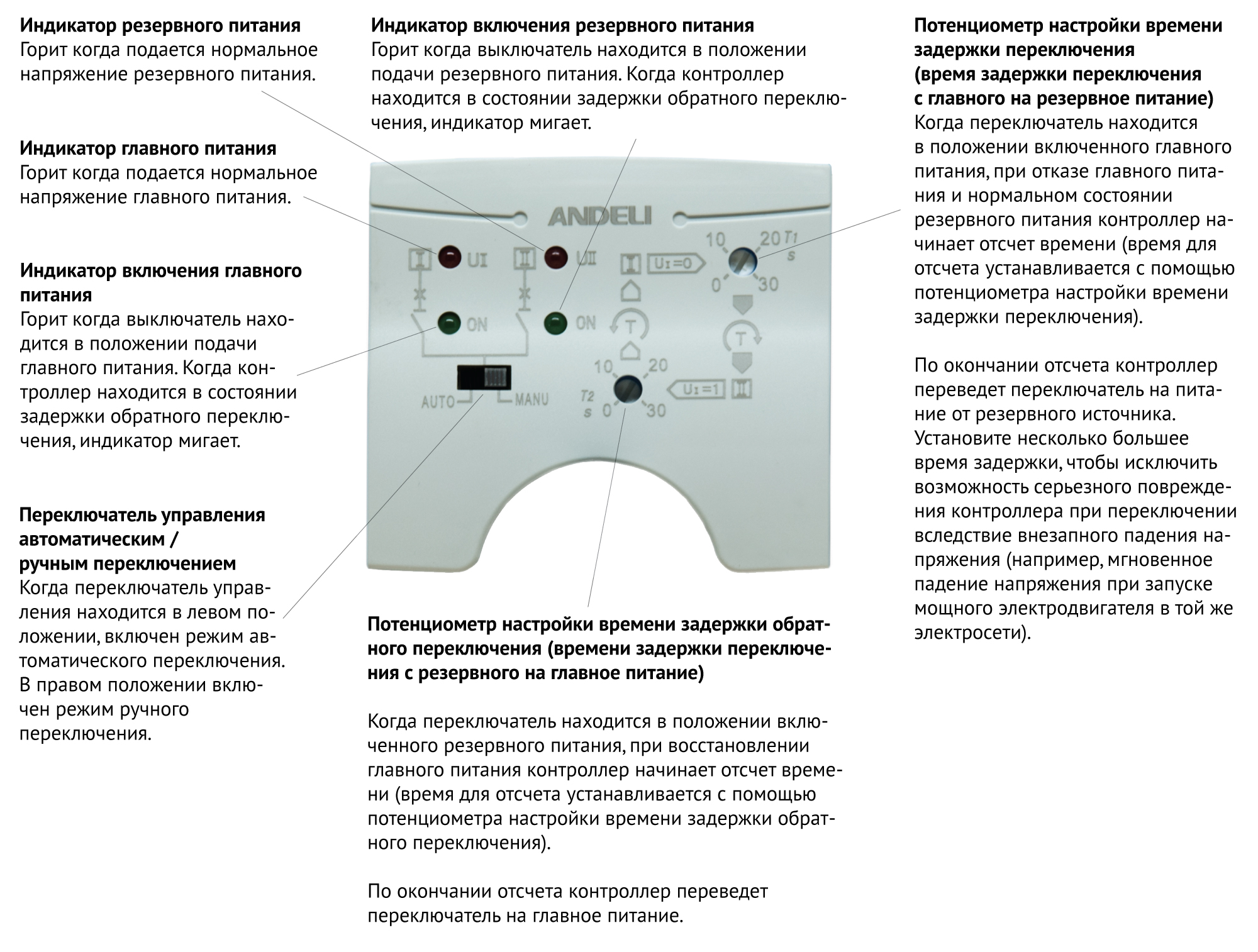

Функции панели управления

Схема функции панели управления

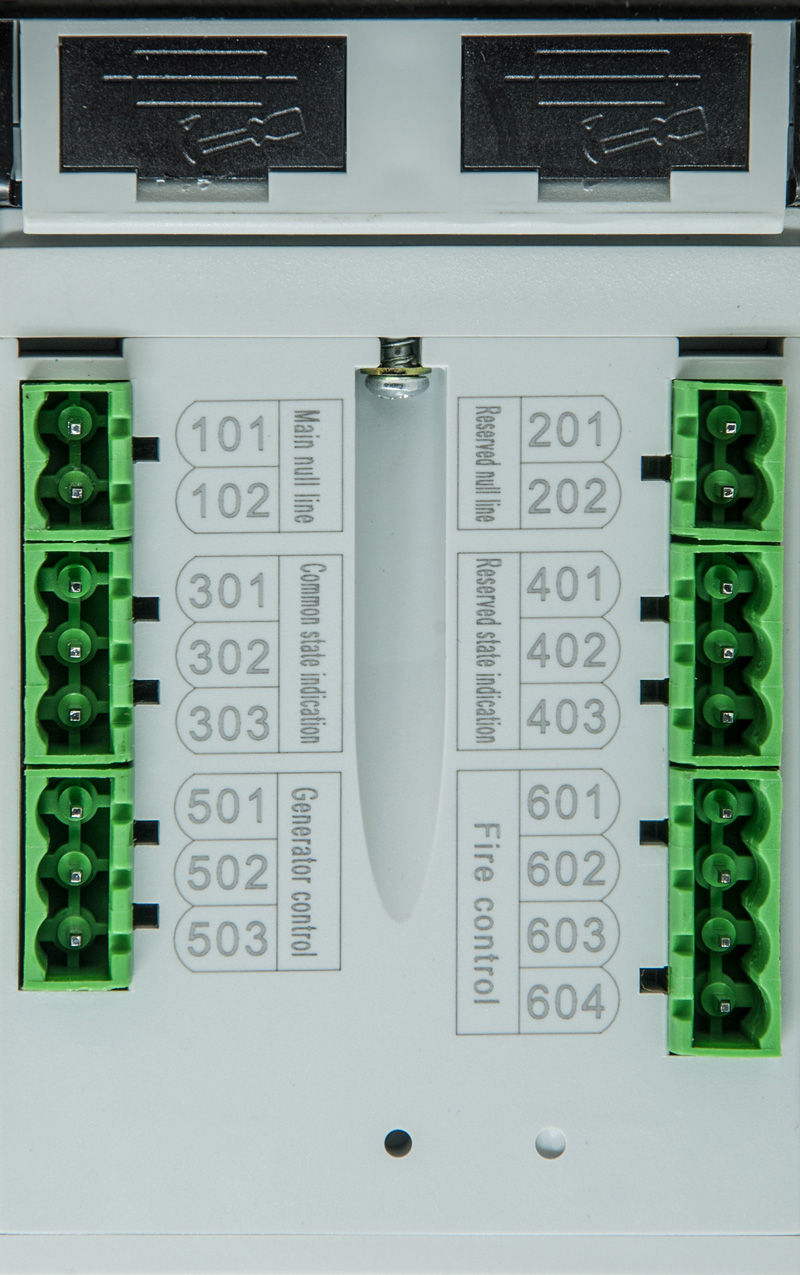

Схема подключения внешних терминалов контроллера

101–102

Трехполюсный переключатель, клемма нулевой линии главного питания (возможно подключение к любому порту)

201–202

Трехполюсный переключатель, клемма нулевой линии резервного питания (возможно подключение к любому порту)

301–303

Главное питание, внешний выход сигнала индикатора состояния (2208 переменного тока, 5А) 301 — индикатор общей нулевой линии 302 — выход сигнала главного питания 303 -выход сигнала переключения источника главного питания

401–403

Внешний выход сигнала индикатора состояния резервного питания (2208 переменного тока, 5А) 401 — индикатор общей нулевой линии 402 -выход сигнала резервного питания 403 -выход сигнала переключения источника резервного питания

501—503

Клемма выхода сигнала управления запуском генератора. Если источником резервного питания является генератор с автоматическим включением, пользователь может установить эту функцию генератора, подключив клеммы 501-503 к контроллеру генератора. На внутренней стороне клеммной колодки расположена группа узла пассивных реле. 503 является реле общей клеммы, 501 — реле нормально замкнутого контакта, а 502 — реле нормально разомкнутого контакта.

Когда источник главного питания находится в рабочем состоянии, контакты 503 и 502 замкнуты, а контакты 503 и 502 разомкнуты. При отказе главного питания и нерабочем состоянии источника резервного питания контакты 503 и 502 замкнуты, в то время как контакты 503 и 501 разомкнуты и выдают сигнал на запуск двигателя, после чего генератор успешно запускается, и ATS автоматически переключается на источник резервного питания для подачи напряжения на нагрузку.

Если во время подачи питания на нагрузку с резервного источника питания главное питание возвращается в нормальное состояние, контроллер автоматически, через определенное время задержки обратного переключения, переключит ATS обратно на сетевое питание. При этом общий автомат цепи замыкается, а через 3 секунды замкнутся контакты 503 и 502, после чего размыкаются контакты 503 и 502, и выдается сигнал на остановку генератора.

601—604

601-604 являются клеммами управления связью с противопожарной системой; интерфейс используется для отключения питания с помощью дистанционного управления, как только пожарное оборудование выдаст предупреждение.

601, 602 являются входными клеммами сигнала управления связью с противопожарной системой. Внешняя часть этого интерфейса соединяется только с группой нормально разомкнутых пассивных контактов (если противопожарное оборудование посылает активный сигнал, он сначала соединяет малое реле с выключателем, а затем подключает нормально разомкнутый контакт реле к контроллеру, иначе контроллер сгорит). Когда внешний контакт замкнут, контроллер немедленно отключает автомат сети ATS и нагрузку, а затем через контакты 603 и 604 отправляет ответный сигнал в центр управления противопожарным оборудованием.

603, 604 представляют собой группу нормально разомкнутых сухих контактов реле, используемых для передачи ответного сигнала на действия при пожаре. В обычном состоянии данные контакты являются нормально разомкнутыми. 603 и 604 замыкаются, когда на контроллер приходит сигнал о пожаре, и АТS выключается. Примечание: когда включается функция связи с противопожарной системой, автоматический выключатель прекращает работу. Если вы хотите, чтобы ATS переключился в нормальное состояние, необходимо отменить сигнал о пожаре, а затем выполнить одно переключение выключателем автоматического / ручного режима, расположенного на панели управления.

Схема подключения внешних терминалов контроллера

Монтаж электропроводки

Крепление корпуса АВР

Крепление корпуса

В соответствии с предоставляемым производителем габаритным чертежом ATS откройте 4 отверстия диаметром 5 мм на монтажной панели, а затем установите АTS и закрепите винтами.

Подключение к выходному разъему

При подключении, в соответствии с уровнем номинального тока А TSE, выберите подходящие провода для подключения выходных клемм (полюса A.B.C.N) двух автоматов цепи и зафиксируйте винты шины, а затем затяните их до нужного момента

Подключение к выходному разъему АВР

Установка внешнего индикатора

Установка внешнего индикатора АВР
